金相试样自动切割机METALL-100
22/04/15 15:01:04
金相试样自动切割机METALL-100
重要注意事项和安全信息
1、阅读并理解所有使用规则。
2、牢记电器使用常识。
3、遵守产品上标注的和随产品提供的文件内的所有警告和规则。
4、如果使用规则和安全信息发生了矛盾，服从安全信息。如果您不能解决矛盾，请向销售商或服务机构请求帮助。
5、在清洁机器外表时，请拔下电源插头，不要使用清洁液或煤油，仅使用湿布清理本机。
6、不要将设备放在不稳定的台面上，否则，设备落下，易引起严重损坏。
7、不允许将任何物品放在电源、切割机上面。
8、不要使墙上的电源插销板过载，以免导致火灾或电击。
9、为避免电击的危险，不要分解切割机。如需修理，应请合格的维修师修理。打开或拆下盖子会使您暴露在危险的电压或其它危险中，不正确性重新组装，会在以后的使用中发生电击。
10、在下列情况下，从墙上拔下插头，并请合格的维修人员维修：
电源线、插头或连接电缆损坏或磨破。
按照规则操作切割机，但该机不工作。
切割机落下或机壳出现损坏。
切割机的性能出现突然明显的变化。
11、仅允许调整使用说明书中提到的部件。
12、保存好本手册。
概述

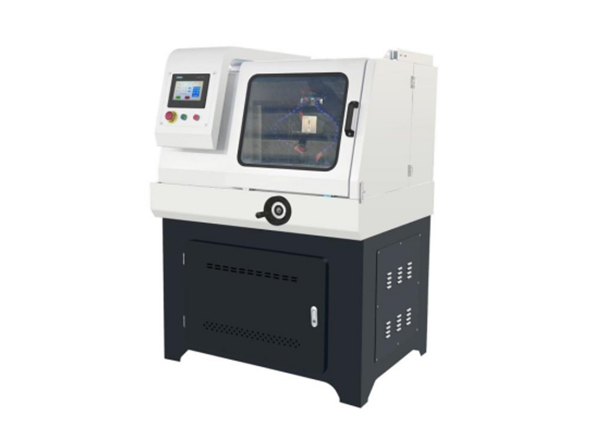

METALL-100型切割机是由机身、电控箱、切割室、伺服电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。
技术参数
|
产品名称 |
METALL-100 |
|
切割室外壳 |
钢板 |
|
最大切割直径 |
100mm（管材） |
|
进刀深度跟踪 |
液晶数显 |
|
平台Y向移动 |
200mm |
|
Z轴移动 |
80mm |
|
切割台尺寸 |
400*310*35 |
|
切割片规格 |
350*2.5*32 |
|
夹具 |
快速夹具 |
|
加持台规格 |
夹具台分左右，中央切刀口 |
|
切割方式 |
手动/自动 |
|
送给方式 |
任意调节（手，自两用） |
|
切割速度 |
0-1.5mm（调节步长为0.01mm） |
|
转速 |
500-3000r/min |
|
自动切割方式 |
间歇式切割（金属工件）与连续切割（非金属工件） |
|
进刀距离 |
根据需要设定 |
|
复位方式 |
自动复位 |
|
冷却系统 |
自动（水冷2通道） |
|
水箱容量 |
50L |
|
伺服电机功率 |
1.9KW |
|
机台形式 |
台式 |
|
电源 |
220V |
|
外形尺寸 |
1500*1110*1000mm |
|
净重 |
约240kg |
装箱单
|
主 机 |
METALL-100 |
台 |
1 |
|
水 箱 |
（含水泵） |
套 |
1 |
|
砂 轮 片 |
350×2.5×32mm |
片 |
2 |
|
排 水 管 |
φ32×1.5m |
根 |
1 |
|
进 水 管 |
φ25×1.5m |
根 |
1 |
|
喉 箍 |
|
个 |
4 |
|
扳 手 |
12-14mm |
把 |
1 |
|
扳 手 |
24-27mm |
把 |
1 |
|
扳 手 |
36mm |
把 |
1 |
|
说 明 书 |
|
份 |
1 |
|
合 格 证 |
|
份 |
1 |
|
装 箱 单 |
|
份 |
1 |
|
切 割 液 |
|
桶 |
1 |
